1 Registro on-line das aulas
1.1 Unidade 1 - Aula inicial, Introdução a disciplina
| Unidade 1 - Aula inicial, Introdução a disciplina
|
- Encontro 1 (12 ago.)
- A página da UC contém os materiais que não alteram entre semestre.
- Relação com as outras UCs do Eixo Sistemas Computacionais (Marrom). Ver grafo do curriculo
- ELD129002 - ELETRÔNICA DIGITAL I (ELD1): Sistema de numeração e códigos. Lógica booleana. Circuitos combinacionais. Circuitos aritméticos. Linguagem de descrição de hardware. Implementação e teste de circuitos digitais. Projeto de circuitos lógicos.
- ELD129003 - ELETRÔNICA DIGITAL II (ELD2): Dispositivos lógicos programáveis. Circuitos sequenciais. Metodologia síncrona. Projeto hierárquico e parametrizado. Máquinas de estados finita. Register Transfer Methodology. Teste de circuitos digitais. Implementação em FPGA. Introdução a Linguagem de Descrição de Hardware.
- AOC129004 - ARQUITETURA E ORGANIZAÇÃO DE COMPUTADORES (AOC): Introdução à Arquitetura Computadores. Linguagem Assembly. Linguagem de Máquina. Programação Assembly. Modos de Endereçamento. Processo de compilação e carga de um programa. Introdução à Organização de Computadores. Organização Monociclo e Multiciclo. Pipeline. Memória e Sistema de E/S.
- MIC129007 - MICROCONTROLADORES (MIC): Introdução a Microcontroladores e Aplicações. Arquitetura de um microcontrolador. Pilha e Subrotinas. Interrupção. Contadores e Temporizadores. Interface com Periféricos. Programação em alto nível (ex.: C, C++ e RUST) para Microcontroladores: Mapeamento de tipos e estruturas de alto nível para sistemas com recursos limitados. Projeto de hardware e firmware com microcontroladores.
- STE129008 - STE - SISTEMAS EMBARCADOS (STE): Conceitos em Sistemas Embarcados. Metodologia de Desenvolvimento de Sistemas Embarcados. Sistemas Operacionais para Sistemas Embarcados. Ferramentas de desenvolvimento e depuração. Barramentos e dispositivos de acesso a redes. Desenvolvimento de Projeto.
- Nesta página está o Registro diário dos encontros e avaliações.
- A entrega de atividades e avaliações será através da plataforma Moodle. A inscrição dos alunos é automática a partir do SIGAA.
- Para a comunicação entre professor-aluno, além dos avisos no SIGAA, utilizaremos o chat institucional. A princípio todos os alunos já estão previamente cadastrados pelo seu email institucional. Confiram enviando uma mensagem de apresentação.
- Utilizaremos durante as aulas algumas ferramentas computacionas como o site do Falstad para entender circuitos digitais e fazer simulações básicas.
- Também utilizaremos os softwares Quartus Light e ModelSim instalados nas maquinas do laboratório para praticar a parte de programação de hardware (descrição de hardware). Esses softwares também podem ser usados através da Nuvem do IFSC..
- LER PARA O PRÓXIMO ENCONTRO
|
1.2 Unidade 2 - Sistema de numeração e códigos
| Unidade 2 - Sistema de numeração e códigos
|
|
|
1.3 Unidade 3 - Funções, portas lógicas e álgebra booleana
| Unidade 3 - Funções, portas lógicas e álgebra booleana
|
|
|
1.4 Unidade 4 - Introdução a linguagem VHDL e Quartus/ModelSim
| Unidade 4 - Introdução a linguagem VHDL e Quartus/ModelSim
|
|
|
1.5 Unidade 5 - Circuitos lógicos combinacionais (com VHDL)
| Unidade 5 - Circuitos lógicos combinacionais (com VHDL)
|
|
|
1.6 Unidade 6 - Circuitos aritméticos (com VHDL)
| Unidade 6 - Circuitos aritméticos (com VHDL)
|
|
|
2 Avaliações
Durante o semestre serão realizadas 4 avaliações. As avaliações devem ser enviadas pela plataforma Moodle com os arquivos solicitados.
- Data das avaliações
- A1a - (3 pontos) Sistema de Numeração e códigos : 17/04/2025
- A1b - (4 pontos) Expressões lógicas e mapa de Karnaugh : 13/05/2025
- A1c - (4 pontos) Circuitos lógicos, Introdução ao VHDL e revisão de A1a e A1b : 03/07/2025
- A2 - (10 pontos) Circuitos combinacionais e ariméticos : 24/07/2025
- R1 - Recuperação de A1: 31/07/2025
- R2 - Recuperação de A2: 29/07/2025
Folhas de consulta:
3 Atividade relâmpago (AR)
As atividades relâmpago devem ser entregues no Moodle da disciplina. A não entrega dessas atividades não gera nenhum desconto, apenas geram pontos de BÔNUS que são adicionados aos conceitos das avaliações A1 a AN.
A média ponderada das atividades extra-classe será considerada no cálculo do conceito final da UC. A entrega das mesmas será feita pelo Moodle, e cada dia de atraso irá descontar 0,2 na nota da atividade. Muitas dessas atividades também geram pontos de BÔNUS que são adicionados aos conceitos das avaliações A1 a AN. Para os BÔNUS só serão considerados projetos entregues no prazo.
4.1 AE1 - Projeto de um conversor de binário para mostrador de 7 segmentos
| AE1 - Projeto de um conversor de binário para mostrador de 7 segmentos
|
- Objetivos
- Conhecer o mostrador (diplay) de 7 segmento
- Projetar um circuito digital que realize a conversão de uma entrada binária de 4 bits para uma saída de um mostrador de 7 segmentos, para o conjunto escolhido.
- Descrever o funcionamento de um circuito através de uma tabela verdade.
- Usar a técnica do mapa de Karnaugh para minimizar a função lógica de cada uma das saídas.
- Atividades

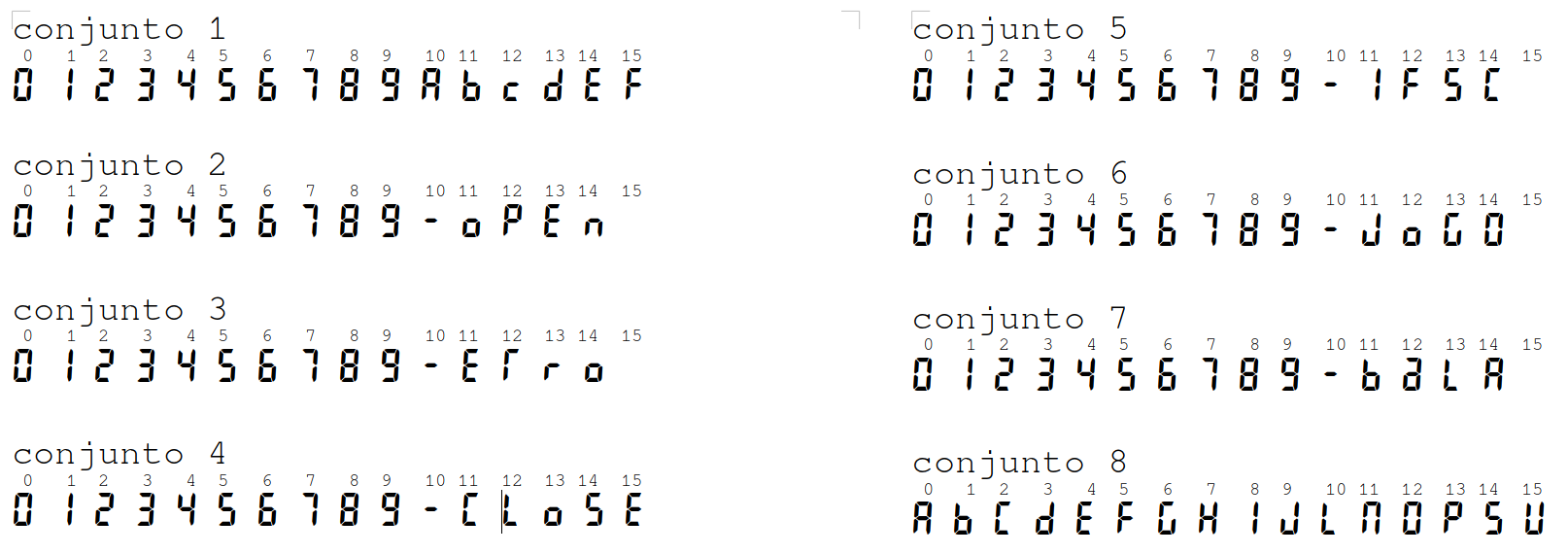

Figura AE1.1 - Conjuntos para mostrador de 7 segmentos
Fonte: Elaborado pelo autor.
- Nesta atividade os estudantes devem projetar um conversor de binário para mostrador de 7 segmentos.
- Inicialmente considere que na entrada são possíveis apenas os valores 0, 1, 2, ... 8, 9. Apesar de uma entrada binária de 4 bits poder receber os valores 1010 (dez), 1011 (onze), ... 1111 (quinze), pode considerar que elas não acontecem por restrição dos dados de entrada. Por isso, cada estudante tem a liberdade de definir como o mostrador se comportará nesta situação.
| Digito
|
ABCD
|
ssd_a
|
ssd_b
|
ssd_c
|
ssd_d
|
ssd_e
|
ssd_f
|
ssd_g
|

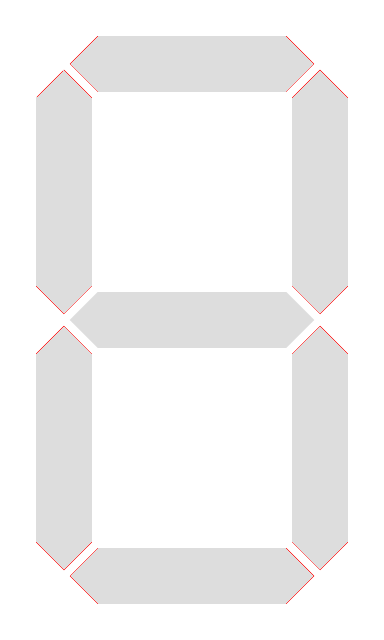

Mostrador
|
| 0 |
0000 |
|
|
|
|
|
|
|
|
| 1 |
0001 |
|
|
|
|
|
|
|
|
| 2 |
0010 |
|
|
|
|
|
|
|
|
| 3 |
0011 |
|
|
|
|
|
|
|
|
| 4 |
0100 |
|
|
|
|
|
|
|
|
| 5 |
0101 |
|
|
|
|
|
|
|
|
| 6 |
0110 |
|
|
|
|
|
|
|
|
| 7 |
0111 |
|
|
|
|
|
|
|
|
| 8 |
1000 |
|
|
|
|
|
|
|
|
| 9 |
1001 |
|
|
|
|
|
|
|
|
| A |
1010 |
|
|
|
|
|
|
|
|
| B |
1011 |
|
|
|
|
|
|
|
|
| C |
1100 |
|
|
|
|
|
|
|
|
| D |
1101 |
|
|
|
|
|
|
|
|
| E |
1110 |
|
|
|
|
|
|
|
|
| F |
1111 |
|
|
|
|
|
|
|
|
- Em um novo projeto considere que os valores 1010 (dez), 1011 (onze), ... 1111 (quinze) mostram os segmentos acessos conforme figura acima.
- Entregas
- O projeto todo deverá se realizado manuscrito, devendo as folhas ter a identificação do nome completo do estudante e estar grampeadas.
- Devem ser feitos dois projetos, sendo que um deve usaro o don't care e outro usando todas as entradas conforme o conjunto escolhido.
- Compare o resultado final dos dois projetos. Deverão ser apresentados no mínimo:
- 1) A tabela verdade completa indicando para as entradas de 0 a 15 quais são os valores das saídas (segmentos) a, b, c, d, e, f, g.
- 2) Para cada saída mostre o mapa de Karnaugh e a indicação dos agrupamentos de bits obtidos, e o respectiva produto (implicante).
- 3) Para cada saída deve ser apresentada a expressão lógica minimizada e também o circuito lógico obtido.
- Os projetos serão depois implementados em hardware, quando você saberá se houve algum erro no seu projeto.
- A entrega será feita pessoalmente para o professor no prazo indicado no Moodle.
|
4.2 AE2 - Conhecendo os dispositivos lógicos programáveis
| AE2 - Conhecendo os dispositivos lógicos programáveis
|
- Objetivos
- Conhecer o Quartus Prime e as características dos dispositivos lógicos programáveis
- Analisar os tempos de propagação em um circuito combinacional
- Alterar configurações do compilador
- Fazer a simulação funcional de um circuito combinacional.
- Atividades
- PASSO 0: Abrindo o Quartus Prime na Nuvem do IFSC
- Ao escolher a família de FPGAS, escolha inicialmente um dispositivo da família Max II. Anote o código desse dispositivo.
- Capture as telas solicitadas e depois utilize-as no relatório da atividade.
- Anote o tempo utilizado para cada uma das etapas do processo de compilação.
- Anote o número de elementos lógicos utilizados e o número de pinos utilizados, bem com o percentual em relação ao número total do dispositivo.
- Anote algum erro (Error) ou alertas (Warnings) que o Quartus II indicar no painel de mensagens [Messages]
- Ao final salve o projeto em um arquivo QAR (sugestão PJ1.QAR)
- Observe as mudanças que ocorrem tanto no tipo de Elemento Lógico disponível, no Chip Planner, no Pin Planner, e no circuito dos pinos de I/O. Note que estes FPGAs também apresenta novos componentes, tais como: Memória, Multiplicadores, DSP, PLL, DLL, etc. Verifique se consegue encontra-los no leiaute mostrado no Chip Planner, e documente aqueles que encontrar.
- Compare os resultados obtidos nos procedimentos do PASSO 1 e PASSO 2.
- Ao escolher a família de FPGAS, escolha um dispositivo FPGA da família Cyclone IV E. Anote o código desse dispositivo.
- Se você está com o código da AE1 - Projeto de um conversor de binário para mostrador de 7 segmentos escrito, use este código no lugar do código do cálculo da distância de Hamming
- Capture as telas mostradas no roteiro e depois utilize-as no relatório da atividade.
- Anote o tempo máximo de propagação entre as entradas e saídas.
- Anote o número de elementos lógicos utilizados e o número de pinos utilizados, bem com o percentual em relação ao número total do dispositivo.
- Experimente modificar as configurações do compilador, conforme mostrado em Configurando o compilador. Se desejar mude a semente inicial trocando o valor de [Seed: 1]
- Experimente inserir diferentes restrições de atraso máximo para o compilador, e analise o resultado obtido.
- Anote algum erro (Error) ou alertas (Warnings) que o Quartus II indicar no painel de mensagens [Messages]
- Ao final salve o projeto em um arquivo QAR (sugestão PJ2.QAR)
- PASSO 4: Realize a simulação funcional de: Cálculo da distância de Hamming (hamming_distance.vhd) ou Circuito conversor de binário para BCD (bin2bcd.vhd)
- Siga as passos indicados em Simulação Funcional usando o ModelSim.
- Capture as telas que mostram o circuito funcionando e depois utilize-as no relatório da atividade.
- Anote algum erro (Error) ou alertas (Warnings) que o Modelsim indicar no painel de mensagens [Messages]
- Ao final salve o projeto em um arquivo QAR (sugestão PJ3.QAR)
- Entregas
- Envie um arquivo QAR contendo todos os arquivos necessário para compilar cada um dos projetos.
- Envie um relatório em PDF, incluindo as imagens capturadas (inclua um título para cada figura) e escreva para cada imagem um texto comentando o que representa. O relatório também deve ter a identificação (autor, título, data) uma breve introdução e uma conclusão. A descrição dos procedimentos feita na página wiki não precisa incluída no relatório.
- Use preferencialmente o Overleaf para gerar o relatório. Mas o uso de MS-Word, Libreoffice e Google Docs também é permitida.
- A entrega será feita através do Moodle da disciplina. Observe o prazo de entrega.
|
4.3 AE3 - Programação do kit Mercurio IV
| AE3 - Programação do kit Mercurio IV
|
- Objetivos
- Apreender como programar um FPGA usando um kit de desenvolvimento
- Baseado na AE1 - Projeto de um conversor de binário para mostrador de 7 segmentos, implementar o projeto em VHDL.
- Descrever um circuito que você projetou em VHDL, implentá-lo e testá-lo.
- Fazer as adaptações necessárias para que o circuito projetado funcione no kit escolhido
- Testar o circuito, e anotar os resultados.
- Procedimento de laboratório
- Passo 1 - Descrevendo o hardware e fazendo a Análise e Síntese
- Abra o projeto do conversor de binário para mostrador de 7 segmentos (já simulado em aula anterior)
- Fazer a análise e síntese e corrigir eventuais erros.
-- A bibliteca std e o pacote standard são autodeclarados, então as linhas abaixo podem ser comentadas com "--"
--library std;
--use std.standard.all;
entity BCD2SSD is
port (
-- Entradas ABCD do circuito
eA, eB, eC, eD: in bit;
-- Saidas para os leds do mostrador de 7 segmentos. Note que o nome a, b, .. g foi mudado para ssd_a, ssd_b, ... ssd_g pois o VHDL é insensível a caixa
ssd_a, ssd_b, ssd_c, ssd_d, ssd_e, ssd_f, ssd_g : out bit
);
end entity;
architecture ifsc_v1 of BCD2SSD is
begin
-- descreva a expressão lógica obtida para cada uma das saídas;
-- Por exemplo: se for a = A + C + (B'.D') + (B.D)
ssd_a <= eA or eC or (not eB and not eD) or (eB and eD);
ssd_g <= ;
end architecture;
- Passo 2 - Configurando o dispositivo e os pinos a serem utilizados
Veja os detalhes em Preparando para gravar o circuito lógico no FPGA. Após escolher o kit a ser usado no projeto, é necessário informar ao Quartus II a família e o dispositivo (device) que será utilizado
- para DE2-115 {Assignments > Device... > Device family (Family: [Cyclone IV E], Name filter: [EP4CE115F29C7] ) > [OK]}
- para MERCÚRIO IV {Assignments > Device... > Device family (Family: [Cyclone IV E], Name filter: [EP4CE30F23C7] ) > [OK]}
Após selecionar o dispositivo faça uma nova [Analysis and Synthesis].
Para evitar que saídas de circuitos da placa sejam ligadas ao terra através do FPGA, defina como alta impedância o estado dos pinos não utilizados no projeto.
- {Assignments > Device... > Device and Pin Options... > Category: Unused Pins > Reserve all unused pins: [As input tri-stated] > [OK] > [OK]}
Atribua os pinos conforme a necessidade do projeto.
- Uso do Pin Planner {Assignments > Pin Planner} no modo tabela. Digite o número do pino na coluna {Location}. Apenas posições válidas são aceitas.
| Signal
|
Name FPGA
|
Pin No. Description
|
I/O Standard
|
| SW[0] |
PIN_V21 |
Chave tipo Slide Switch 3 |
3.3V
|
| SW[1] |
PIN_W22 |
Chave tipo Slide Switch 2 |
3.3V
|
| SW[2] |
PIN_W21 |
Chave tipo Slide Switch 1 |
3.3V
|
| SW[3] |
PIN_Y22 |
Chave tipo Slide Switch 0 |
3.3V
|
- Configurar como entrada os seguintes pinos:
eA Y22
eB W21
eC W22
eD V21
- Observe a tabela com a pinagem dos display (mostrador de sete segmentos) disponíveis neste kit.
| Signal
|
Name FPGA
|
Pin No. Description
|
I/O Standard
|
| DISP0_D[0] |
PIN_V2 |
Segmento A - Display 0 |
3.3V
|
| DISP0_D[1] |
PIN_V1 |
Segmento B - Display 0 |
3.3V
|
| DISP0_D[2] |
PIN_U2 |
Segmento C - Display 0 |
3.3V
|
| DISP0_D[3] |
PIN_U1 |
Segmento D - Display 0 |
3.3V
|
| DISP0_D[4] |
PIN_Y2 |
Segmento E - Display 0 |
3.3V
|
| DISP0_D[5] |
PIN_Y1 |
Segmento F - Display 0 |
3.3V
|
| DISP0_D[6] |
PIN_W2 |
Segmento G - Display 0 |
3.3V
|
- Configure como saída do FPGA os seguintes pinos:
ssd_a V2
ssd_b V1
ssd_c U2
ssd_d U1
ssd_e Y2
ssd_f Y1
ssd_g W2
- A final do processo, o Pin Planner {Assignments > Pin Planner} deverá mostrar a correta pinagem conforme exemplificado na figura abaixo:
Uma vez completada a configuração e pinagem, execute o Fitter (Place & Route). Após a compilação a mensagem de warning "Critical Warning (XXXXX): No exact pin location assignment(s) for XX pins of XX total pins" não deverá mais ser mostrada. Caso seja mostrada verifique qual o pino que não foi configurado corretamente e corrija.
- Passo 3 - Programando o FPGA
Veja o procedimento de como deve ser feita a programação do FPGA em Programando o FPGA através da USB-Blaster
- Passo 4 - Testes de validação
- Realizar os seguintes testes, acionando as chaves A, B, C e D e observando o resultado no mstrador de sete segmentos:
- Carregar nas chaves os valores binários de 0 ("0000") a 9 ("1001") e observar se o valor mostrado é o desejado.
- Carregar nas chaves os valores binários de 10 ("1010") a 15 ("1111") e observar se o que é mostrado.
- Anote todos os resultados
| Digito
|
ABCD
|
ssd_a
|
ssd_b
|
ssd_c
|
ssd_d
|
ssd_e
|
ssd_f
|
ssd_g
|
Mostrador
|
| 0 |
0000 |
|
|
|
|
|
|
|
|
| 1 |
0001 |
|
|
|
|
|
|
|
|
| 2 |
0010 |
|
|
|
|
|
|
|
|
| 3 |
0011 |
|
|
|
|
|
|
|
|
| 4 |
0100 |
|
|
|
|
|
|
|
|
| 5 |
0101 |
|
|
|
|
|
|
|
|
| 6 |
0110 |
|
|
|
|
|
|
|
|
| 7 |
0111 |
|
|
|
|
|
|
|
|
| 8 |
1000 |
|
|
|
|
|
|
|
|
| 9 |
1001 |
|
|
|
|
|
|
|
|
| A |
1010 |
|
|
|
|
|
|
|
|
| B |
1011 |
|
|
|
|
|
|
|
|
| C |
1100 |
|
|
|
|
|
|
|
|
| D |
1101 |
|
|
|
|
|
|
|
|
| E |
1110 |
|
|
|
|
|
|
|
|
| F |
1111 |
|
|
|
|
|
|
|
|
- Relatório Técnico
- Documentar o experimento em um relatório técnico que contenha no mínimo:
- Identificação (título, disciplina, data, autores);
- Introdução;
- Descrição do procedimento realizado;
- Resultados obtidos (com imagens dos itens importantes) e análise dos resultados;
- Conclusão.
- Apêndice (se desejar pode ser disponibilizados vídeos do funcionamento do circuito no Passo 4
- O relatório deve também responder as questões levantadas e mostrar que os objetivos apresentados na introdução foram atendidos.
|
